Название товара: Щековая дробилка CH серии с одним цилиндром

Описание продукта

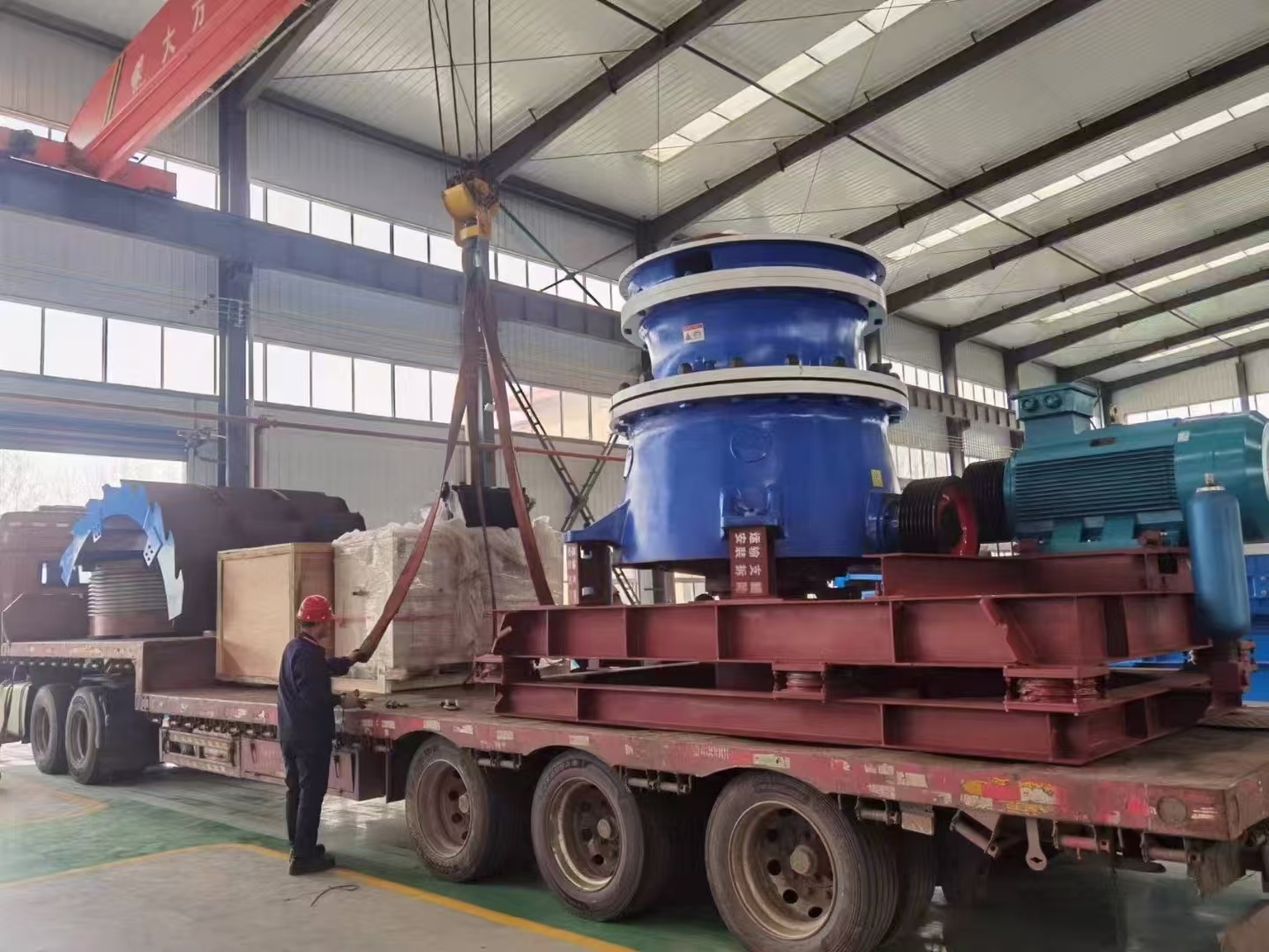

Новая высокопроизводительная одноцилиндровая гидравлическая конусная дробилка Shanling благодаря своей высокой производительности, эффективности, надежности и высокой рентабельности широко используется в строительстве, горнодобывающей промышленности, производстве строительных материалов, металлургии, водном хозяйстве и других областях для дробления таких материалов, как железная руда, медная руда, известняк, гранит и т.д.

Благодаря применению передовой технологии многослойного дробления, обеспечивающей равномерность размера частиц, дробилки этой серии могут выполнять дробление с учетом особых требований заказчика, эффективно и надежно обеспечивая требуемый размер частиц. Удобство в обслуживании, простота эксплуатации и высокая производительность.

Технические характеристики

Оптимизированная форма полости, более высокая производительность, лучшее качество продукции

Низкий износ быстроизнашивающихся деталей, низкие эксплуатационные расходы

Простота переключения между крупным и мелким дроблением

Передовая гидравлическая технология обеспечивает простоту эксплуатации и технического обслуживания

Большое загрузочное отверстие

Принцип работы

Конструкция одноцилиндровой гидравлической конусной дробилки серии CH обеспечивает более удобную регулировку оборудования, позволяя легко регулировать выпускное отверстие даже во время работы. Интеллектуальная автоматизированная система управления обеспечивает непрерывную работу дробилки в оптимальном режиме и автоматическую компенсацию износа внутренних и внешних конусных футеровок. Размер выпускного отверстия точно устанавливается и регулируется с помощью панели управления, а компенсация износа изнашиваемых деталей также может быть автоматически выполнена с помощью нескольких кнопок на панели управления. Кроме того, благодаря одноцилиндровой механической конструкции вся конструкция более компактна, значительно сокращается количество масляных труб и трубопроводов, а также внешних регулировочных конструкций.

Размер (мм)

Примечание: Минимальные размеры для демонтажа указаны относительно ориентировочной линии (не внутренний пол): 1. Гидравлический цилиндр системы Hydroset, 2. Вал малой шестерни, 3. Главный вал

CH420	CH430	CH440	CH660	CH870	CH880
Φ1078	Φ1360	Φ1540	Φ1954	Φ2450	Φ2660
2560	2992	3410	4215	5475	6456
1020	1125	1300	1600	2200	2870
540	655	745	860	1228	1186
1000	1212	1365	1755	2045	2400
400	422	452	631	998	1151
843	1061	1280	1497	1824	2073
1270	1705	1900	2156	2850	3100
1425	1688	1985	2344	3095	3545
3000	3570	4000	4835	6600	7770

DIM.	CS420	CS430	CS440	CS660
A	Φ1285	Φ1635	Φ2000	Φ2800
B	2902	3485	4075	5100
C¹	1020	1125	1300	1600
D	540	655	745	860
E	1342	1705	2030	2640
F	400	422	452	631
G	843	1061	1280	1497
H²	1270	1705	1900	2156
I	1703	2050	2420	2895
K³	3600	4250	4930	5355

Размеры в таблице предназначены только для руководства по подготовке к установке и не должны использоваться для строительных работ.

	CH420	CH430	CH440	CH660	CH870	CH880	CS420	CS430	CS440	CS660
Максимальный размер подачи (мм)	135	185	215	275	300	370	240	360	450	560
Диапазон разгрузки (мм)	4-35	5-38	6-44	10-51	10-70	8-70	19-38	19-51	25-54	38-83
Вес дробилки (кг)	5300	9200	14300	23500	50000	66500	6800	12000	19300	36500
Моторная мощность (кВт)	90	132	250	315	520	600	90	160	250	315
Производственные мощности (т/ч)	22-128	37-219	68-413	143-662	280-1512	309-2128	70-168	91-344	195-601	318-1050
