- Название товара: Щековая дробилка серии PE
Описание продукта

Щековая дробилка, также известная как щековая дробилка или «тигровые пасти», состоит из двух щековых плит (неподвижной и подвижной), образующих дробильную камеру, которая имитирует движение челюстей животного для измельчения материала. Это устройство с широчайшим спектром применения, используемое в горнодобывающей и металлургической промышленности, производстве строительных материалов, дорожном и железнодорожном строительстве, гидротехническом и химическом строительстве для дробления различных руд и крупных материалов.

Щековые дробилки серий PE и PEX имеют высокое дробящее отношение и обеспечивают однородность получаемого продукта. Предел прочности на сжатие дробимого материала составляет 320 МПа. Серия PE используется для крупного дробления, серия PEX — для среднего и мелкого дробления.

Особенности

1. Простая конструкция, надежная работа

2. Простота обслуживания, экономичность эксплуатации.

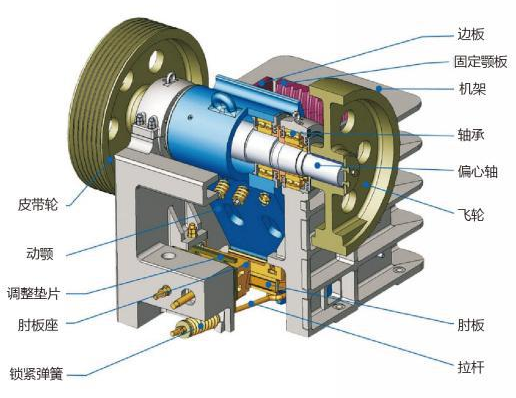

Конструктивные особенности щековых дробилок:

Рама может быть сварной или литой.

Сварная рама изготавливается с использованием сварки с большим радиусом закругления и низким напряжением, что значительно снижает проблему чрезмерной концентрации напряжений, обеспечивает равномерность прочности рамы по всем направлениям, обладает высокой ударной вязкостью, равномерным распределением нагрузки и низкой частотой отказов.

Принцип работы

Рабочей частью щековой дробилки являются две щековые плиты: неподвижная плита, закрепленная вертикально (или слегка наклоненная кверху) на передней стенке корпуса, и подвижная плита, расположенная под углом к неподвижной плите, образуя дробильную камеру (рабочую камеру) с большим верхом и узким низом.

Подвижная щековая плита совершает периодические возвратно-поступательные движения относительно неподвижной плиты, то раздвигаясь, то сближаясь. При раздвигании материал поступает в дробильную камеру, готовый продукт выводится из нижней части; при сближении материал, зажатый между двумя щековыми плитами, подвергается сжатию, изгибу и раскалыванию.

модель	Размер входа (мм)	Максимальный размер частиц подачи (мм)	Диапазон регулировки порта разряда (мм)	Возможность обработки (T/H)	Моторная мощность (кВт)
PE-250x400	250x400	210	20-60	5-20	15
PE-400x600	400x600	340	40-100	16-50	30
PE-500x750	500x750	425	50-100	40-100	55
PE-600x900	600x900	500	65-160	80-180	55-75
PE-750x1060	750x1060	630	80-180	180-300	110
PE-870x1060	870x1060	680	150-260	180-350	132
PE-900X1200	900x1200	780	95-210	220-450	132-160
PE-1000x1200	1000x1200	850	195-280	250-500	160
PE-1200X1500	1200x1500	1020	150-350	500-700	220-280
PE-1300x1600	1300x1600	1100	200-360	700-1300	355-400
PE-1500x1800	1500x1800	1200	220-380	900-1500	400-500
PEX150x750	150x750	120	10-40	18-48	15
PEX250x750	250x750	210	25-60	20-50	22
PEX250x1000	250x1000	210	25-60	25-60	30-37
PEX250x1200	250x1200	210	25-60	25-60	37
PEX300x1300	300x1300	250	20-90	20-90	75
